J599-A8 موصل الألياف البصرية
تستخدم موصلات الألياف الضوئية من سلسلة J599/A8 ثلاثة وصلات سريعة مترابطة، أثناء استخدام تحديد موضع خمسة مفاتيح، مع وظيفة الاهتزاز العمياء والمضادة -في غير مكانها والمضادة-، الموصل مصنوع من الفولاذ المقاوم للصدأ 316L، كثافة عالية من أجزاء الاتصال.
الوصف
وصف المنتج
تستخدم موصلات الألياف الضوئية من سلسلة J599/A8 ثلاثة وصلات سريعة ملولبة، أثناء استخدام خمسة مفاتيح لتحديد المواقع، مع وظيفة الاهتزاز العمياء والمضادة -في غير مكانها والمضادة-، الموصل مصنوع من الفولاذ المقاوم للصدأ 316L، كثافة عالية لأجزاء الاتصال، وظيفة التدريع الكهرومغناطيسي المضادة-، يمكن إزالة مكونات الألياف الضوئية، تركيب ميداني مريح، فقدان الموصل صغير، وموثوقية عالية؛ مع مقاومة للماء والغبار والتآكل وغيرها من الخصائص.
سمات
• تتوافق المنتجات مع مواصفات واجهة السلسلة GJB599A (MIL-DTL-38999) Ⅲ، والأداء يتماشى مع مواصفات ARINC801
• تقوم المنتجات بتوصيل الوصلات الضوئية بخسارة منخفضة وموثوقية عالية ومقاومة للماء والغبار والتآكل
• الغلاف الخارجي الذي يستخدم مواد مختلفة يمكن أن يلبي مجموعة متنوعة من المتطلبات البيئية القاسية بالإضافة إلى متطلبات التدريع الكهرومغناطيسي
• تعتمد المنتجات على 5 مفاتيح لتحديد المواقع، ومضادة-الإدراج المعمى والخاطئ، كما تتمتع أيضًا بأداء ممتاز ضد-الاهتزاز
• يعتمد ثلاثة-خيوط رأسية للاتصال السريع وله هيكل مضاد-للارتخاء
• مع نواة واحدة، 2 نواة، 4 نواة، 6 نواة، 8 نواة، 12 نواة ومواصفات أخرى للاختيار
التطبيقات
• محطات المعدات النشطة أو السلبية
• أنظمة ومعدات الاتصالات البحرية وعلى متن السفن
• الطيران والفضاء وغيرها من الأنظمة والمعدات البصرية والكهربائية
• المجالات العسكرية وأنظمة الأسلحة والمعدات الأخرى
معلمات المنتج
|
فئات |
متطلبات المؤشر |
|
فقدان الإدراج |
أقل من أو يساوي 0.60 ديسيبل |
|
المعاملة بالمثل |
أقل من أو يساوي 0.2 ديسيبل |
|
درجة حرارة التشغيل |
-55 درجة ~ 85 درجة |
|
اهتزاز |
التردد 10 هرتز ~ 2000 هرتز، كثافة الجلد 0.4 جرام2/ هرتز، جذر متوسط القيمة المربعة للتسارع 23.1؛ |
|
تأثير |
ذروة التسارع 2960 م/ث2، المدة 3 مللي ثانية، معدل تغير السرعة 5.61 م/ث؛ |
|
الحياة الميكانيكية |
1000 مرة |
|
قوة الشد |
أكبر من أو يساوي 68N (كبل ألياف بصرية ø2 مم)، أكبر من أو يساوي 800N (Ф5.0 مم أو أكثر كبل ألياف ضوئية متعدد النواة-) |
تسمية النموذج
الجدول: ترتيب نقطة الاتصال
أمثلة على مخططات الاتصال المشتركة
حلول الاتصالⅠ
حلول الاتصالⅡ
حلول الاتصالⅢ

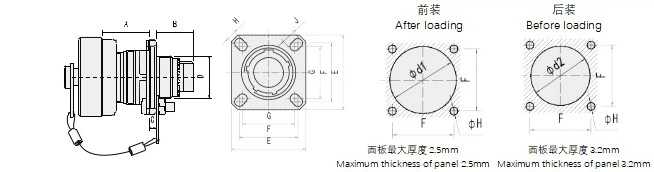

البعد
تجميع المكونات
|
|
رقم السكن |
أ(الحد الأقصى) |
ب الموضوع |
|
A (09) |
21.80 |
M12×1-6g |
|
|
B (11) |
25.00 |
M15×1-6g |
|
|
C (13) |
29.40 |
M18×1-6g |
|
|
D (15) |
32.40 |
M22×1-6g |
|
|
E (17) |
35.60 |
M25×1-6g |
|
|
F (19) |
38.50 |
M28×1-6g |
|
|
G (21) |
41.70 |
M31×1-6g |
|
|
H (23) |
44.90 |
M34×1-6g |
|
|
J(25) |
48.00 |
M37×1-6g |
تجميع الوعاء
|
رقم السكن |
A (الأعلى) |
B (الأعلى) |
C (الأعلى) |
د الموضوع |
E |
F |
G |
H |
J |
د1 (دقيقة) |
d2 (دقيقة) |
|
A (09) |
20.90 |
10.60 |
2.50 |
M12×1-6g |
23.80 |
18.26 |
15.09 |
3.25 |
5.49 |
16.66 |
13.11 |
|
B (11) |
20.90 |
10.60 |
2.50 |
M15×1-6g |
26.20 |
20.62 |
18.26 |
3.25 |
4.93 |
20.22 |
15.88 |
|
C (13) |
20.90 |
10.60 |
2.50 |
M18×1-6g |
28.60 |
23.01 |
20.62 |
3.25 |
4.93 |
23.42 |
19.05 |
|
D (15) |
20.90 |
10.60 |
2.50 |
M22×1-6g |
31.00 |
24.61 |
23.01 |
3.25 |
4.93 |
26.59 |
23.01 |
|
E (17) |
20.90 |
10.60 |
2.50 |
M25×1-6g |
33.30 |
26.97 |
24.61 |
3.25 |
4.93 |
30.96 |
25.81 |
|
F (19) |
20.90 |
10.60 |
2.50 |
M28×1-6g |
36.50 |
29.36 |
26.97 |
3.25 |
4.93 |
32.94 |
28.98 |
|
G (21) |
20.10 |
11.40 |
3.20 |
M31×1-6g |
39.70 |
31.75 |
29.36 |
3.25 |
4.93 |
36.12 |
32.16 |
|
H (23) |
20.10 |
11.40 |
3.20 |
M34×1-6g |
42.90 |
34.93 |
31.75 |
3.91 |
6.15 |
39.29 |
34.93 |
|
J(25) |
20.10 |
11.40 |
3.20 |
M37×1-6g |
46.00 |
38.10 |
34.93 |
3.91 |
6.15 |
42.47 |
37.69 |
