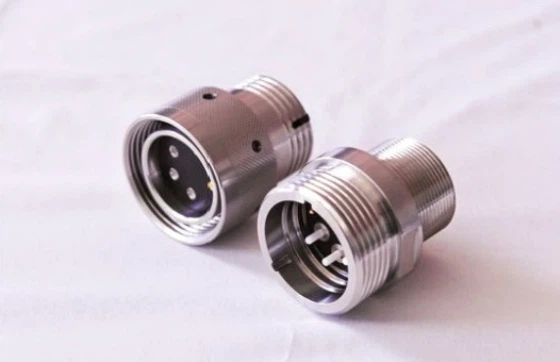

سلسلة DMM التوصيل الجاف موصل معدني كهروضوئي مقاوم للماء



• موصل Dry{0}}mate المقاوم للماء، مصمم للتوصيل الآمن وفصل الاتصال دون دخول الرطوبة

• بناء متكامل مع جهات اتصال وعوازل مدمجة لتعزيز الموثوقية

• يتم تجميع العوازل والحلقات-مسبقًا-مع الغلاف لسهولة الصيانة والاستبدال

• تتضمن خيارات المقبس كلا من أنواع التركيب الملولبة والشفة

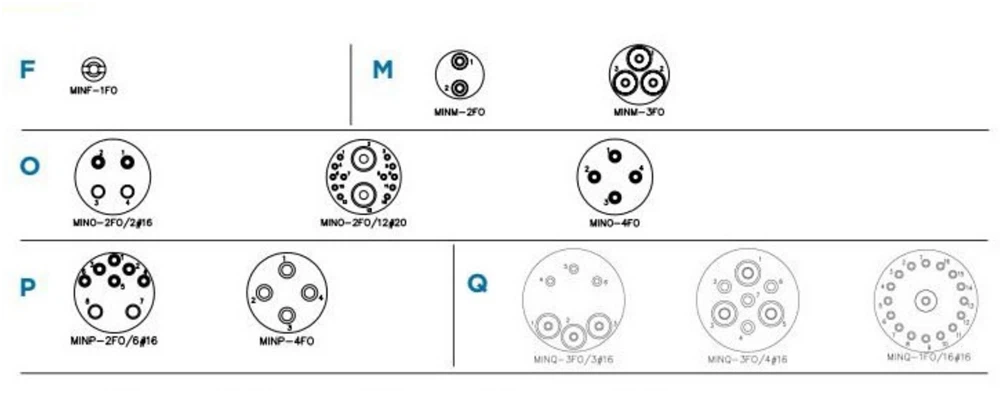

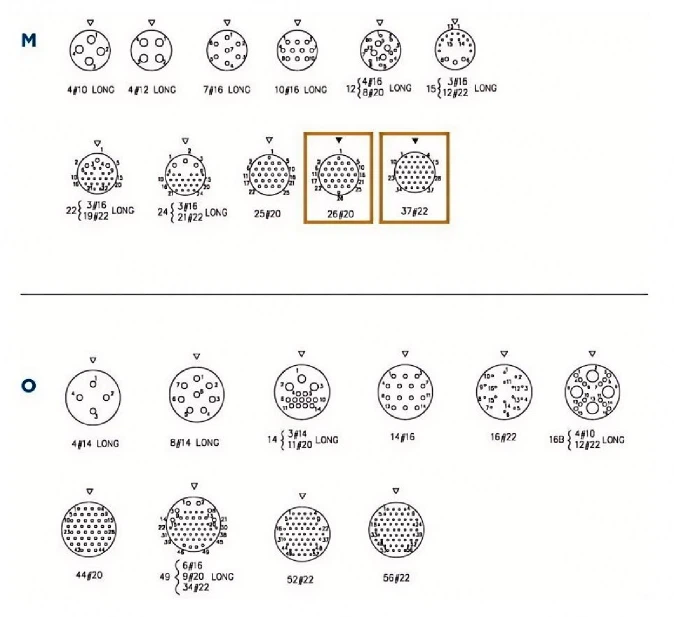

• متوفر في 13 حجمًا للأغلفة مع تكوينات جهات اتصال متعددة، ويدعم ما يصل إلى 203 جهات اتصال

• قادرة على الإرسالالإشارات الكهربائية، الإشارات الضوئية، وإشارات كهربائية -ضوئية هجينة

• هيكل المحاذاة ذات المفاتيح يمنع المحاذاة غير الصحيحة والتزاوج غير الصحيح

• يتحمل الضغط العالي حتى140 ميجا باسكال

• تتوفر مواد الغلاف المختلفة وطرق إنهاء الكابلات عند الطلب





• منصات الحفر البحرية
• الأنظمة الغاطسة البحرية
• الاتصالات السرية ووصلات الطاقة

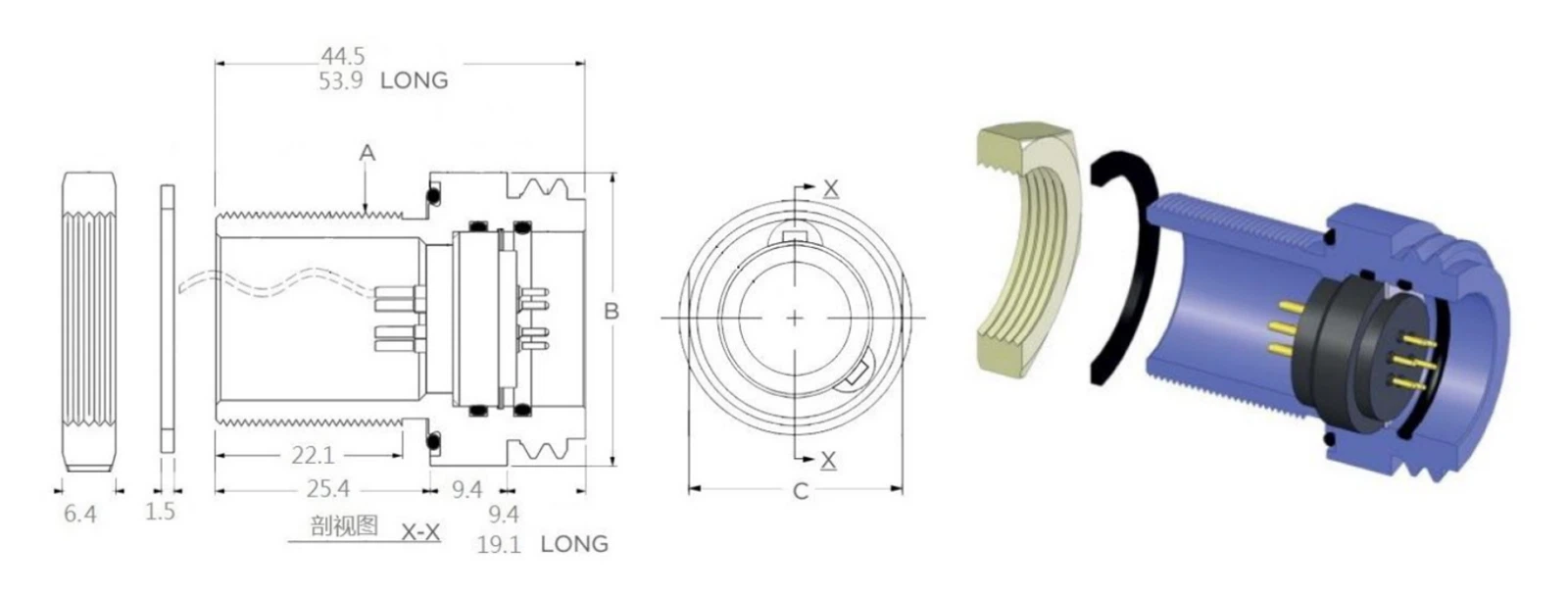

رقم السكن.	خيط التركيب	ب ف (مم)	ج حجم المفتاح	من خلال قطر الثقب F	عزم التثبيت NM
D	3/8-24 UNF-2A	19.1	15.8	9.5	3.4-4
E	1/2-20 UNF-2A	22.1	19.1	12.7	5.7-6.2
G	5/8-24 UNEF-2A	25.4	22.1	15.9	7.4-9.6
K	3/4-20 UNEF-2A	28.5	25.4	19.1	8.5-11.3
L	7/8-20 UNEF-2A	31.8	28.6	22.2	10.2-12.4
M	1-20 UNEF-2A	34.8	31.8	25.4	13.6-17
O	11/8-16 UN-2A	41.2	38.1	28.6	14.7-18.1
P	11/4-16 UN-2A	44.5	41.2	31.8	15.8-19.2
Q	13/8-16 UN-2A	47.5	44.5	34.9	17-20.3
R	11/2-16 UN-2A	50.8	47.5	38.1	19.2-24.9
T	2-16 UN-2A	63.5	60.2	50.8	23.7-28.3
U	2 1/4-16 الأمم المتحدة -2أ	69.9	66.8	57.2	24.9-29.4
X	2 3/4-16 UN-2A	88.9	80.3	69.9	27.1-31.6



رقم السكن.	A ф(مم)	B حجم مربع	C حجم فتحة التركيب	D ф(مم)	ضياء الحفر.	ضياء الشطب.	ضياء المرآة.
D	19.1	22.1	8.5	9.5	9.5	10.8	30
E	22.1	25.4	9.8	12.7	12.7	14	34.8
G	25.4	28.5	11.5	17.4	17.5	18.5	39.6
K	28.5	31.8	13	19	19.1	20.3	44.5
L	31.8	34.8	14.3	22.2	22.2	23.3	47.5
M	34.8	38.1	15.1	25.4	25.4	26.4	53.9
O	41.2	44.5	18.4	28.5	28.6	29.9	62
P	44.5	47.5	19.7	31.7	31.8	32.8	66.6
Q	47.5	50.8	21.1	34.9	34.9	36.2	73.4
R	50.8	53.9	22.5	38.1	38.1	39.1	76.2
T	63.5	66.6	26.5	50.8	50.8	52.1	95.3
U	69.9	72.9	28.3	57.1	63.5	58.2	101.6
X	88.9	92	37.3	69.8	69.9	71.1	128.5

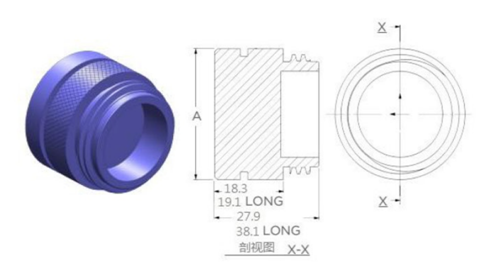

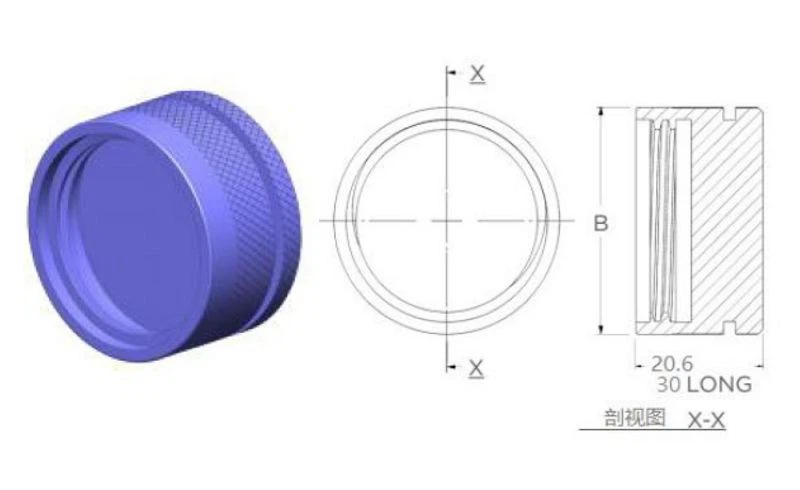

رقم السكن.	D	E	G	K	L	M	O	O	Q	R	T	U	X
أ ف (مم)	19.1	22.1	25.4	28.5	31.8	34.8	41.2	44.5	47.5	50.8	63.5	69.9	88.9

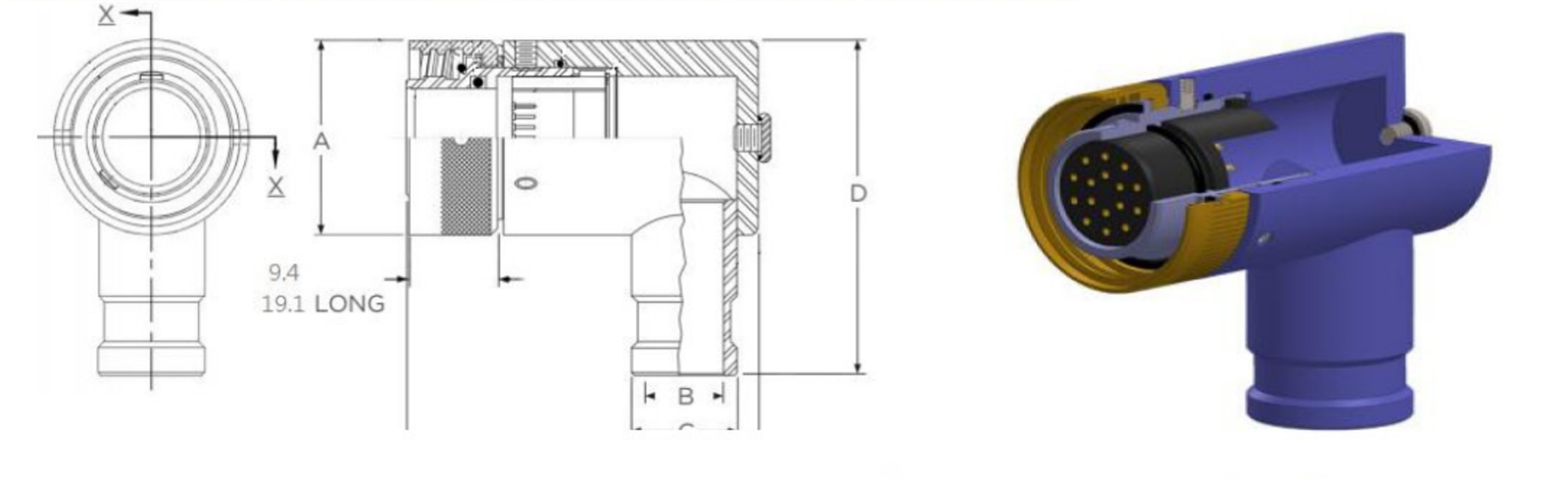

رقم السكن.	أ (مم)	ب (مم)	ج (مم)
G	25.4	12.7	15.8
K	28.5	12.7	15.8
L	31.8	14.2	19.1
M	34.8	14.2	19.1
O	41.2	23.9	28.5
P	44.5	23.9	28.5
Q	47.5	26.9	31.8
R	50.8	26.9	31.8

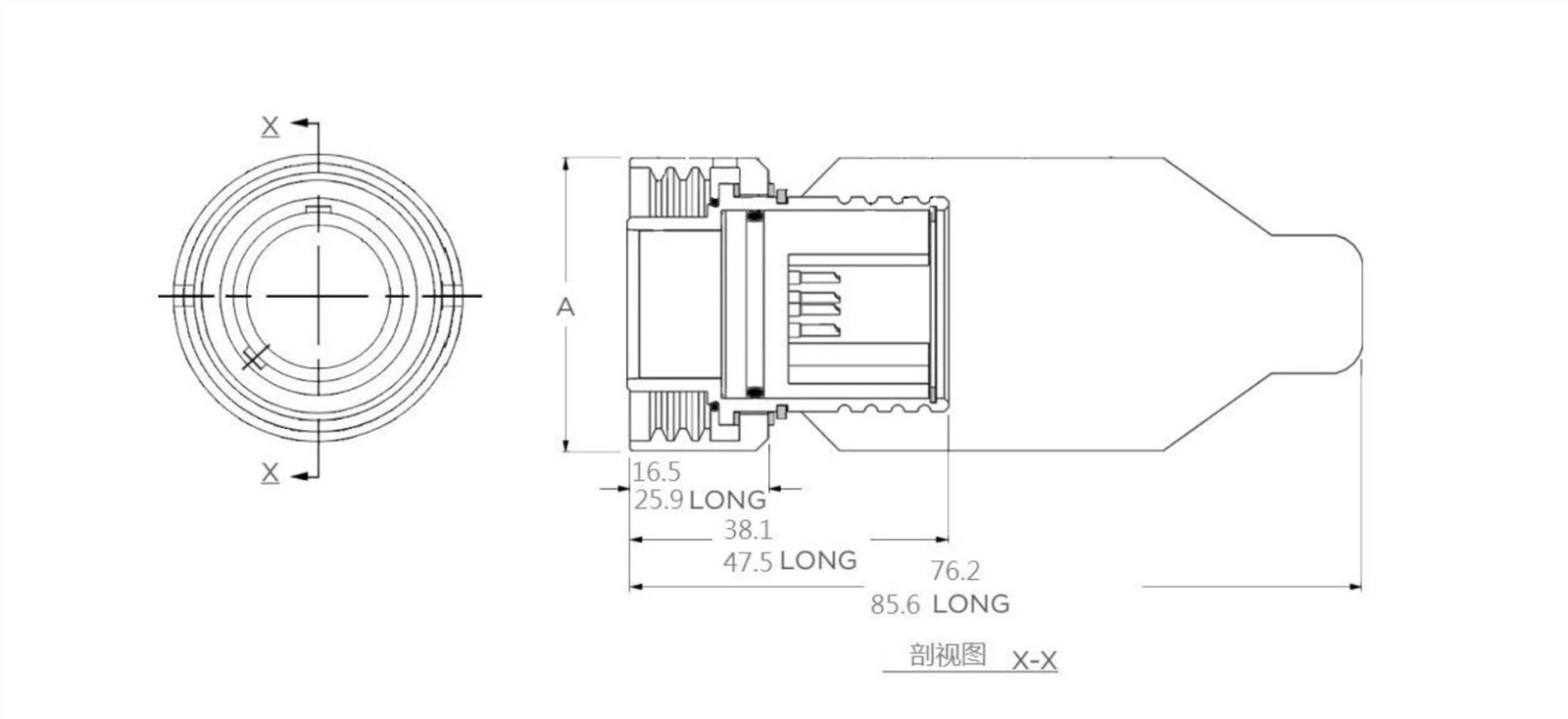

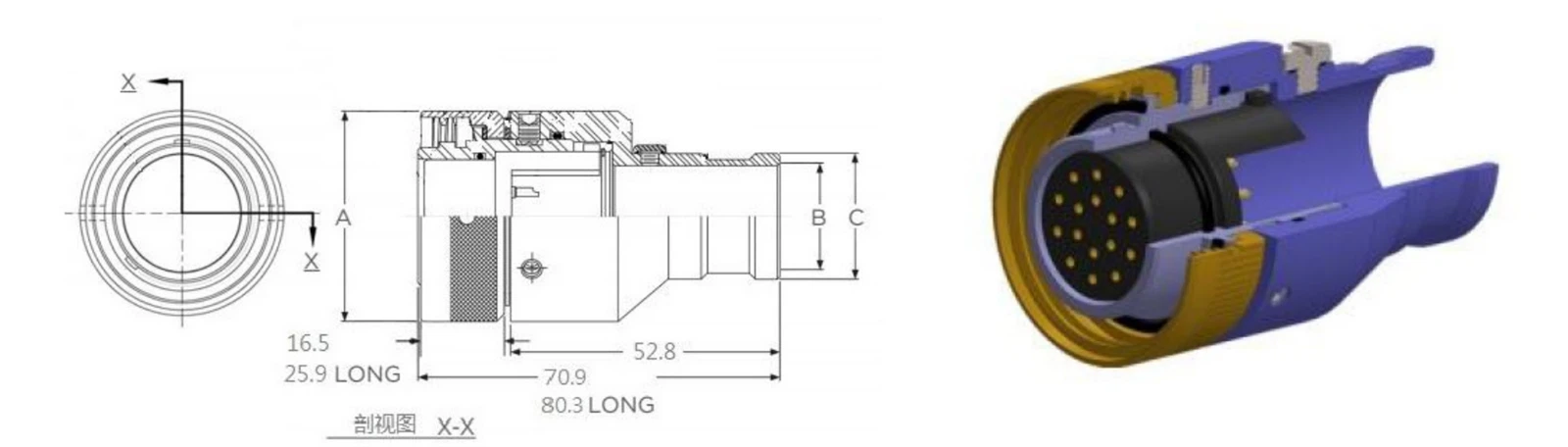

رقم السكن	أ (مم)	ب (مم)	ج (مم)	د (مم)	عزم الدوران الجوز (نيوتن متر)	تفصيل. ضياء الأنابيب الداخلية.
G	25.4	12.7	15.8	55.9	4.5-5.7	12.7
K	28.5	12.7	15.8	55.9	4.5-6.8	12.7
L	31.8	14.2	19.1	60.2	5.7-7.9	16
M	34.8	14.2	19.1	60.2	7.4-10.7	16
O	41.2	23.9	28.5	76.2	8.5-11.9	25.4
P	44.5	23.9	28.5	76.2	9-12.4	25.4
Q	47.5	26.9	31.8	81.3	9.6-13	28.7
R	50.8	26.9	31.8	81.3	10.2-13.6	28.7







• خسارة الإدراج: أقل من أو يساوي 1.0 ديسيبل
• الجهد الاسمي: 600VDC
• التيار الاسمي:<23A (depending on contact size and cable specifications)
• Insulation resistance: >1000MΩ (200MΩ بعد تحمل الجهد ودرجة الحرارة العالية والحرارة الرطبة)
• مقاومة الاتصال:<10mΩ
• جهد تحمل العزل الكهربائي: 1000VAC









• الموثوقية - التصميم المركز

تم تصميم الموصلات المقاومة للماء من سلسلة DMM للبيئات القاسية. مع ميزات مثل الهيكل الجاف - المانع لتسرب الماء، ومحاذاة المفاتيح لمنع التزاوج الخاطئ -، والمكونات المجمعة مسبقًا - لسهولة الصيانة، فإنها تضمن تشغيلًا مستقرًا على المدى الطويل - في التطبيقات البحرية والبحرية والتطبيقات السرية الحرجة.
• التنوع والتخصيص

متوفر في 13 حجم غلاف، وتكوينات اتصال متعددة (تدعم ما يصل إلى 203 جهة اتصال)، ومع خيارات لمواد الغلاف (الفولاذ المقاوم للصدأ 316L، وسبائك التيتانيوم) وطرق إنهاء الكابلات. كما نقدم أيضًا زوايا مفاتيح مخصصة (90 درجة، 120 درجة، وما إلى ذلك) لتناسب متطلبات النظام الفريدة.
• أداء مثبت

قادر على تحمل الضغط العالي (حتى 140 ميجا باسكال مع المواد المناسبة)، والاهتزاز (10 هرتز - 500 هرتز)، والصدمات (11 مللي ثانية نصف -) موجة جيبية). تم اختباره وموثوق به في منصات الحفر البحرية والأنظمة الغاطسة البحرية، مما أثبت متانته في الظروف القاسية.
• الخبرة الشاملة

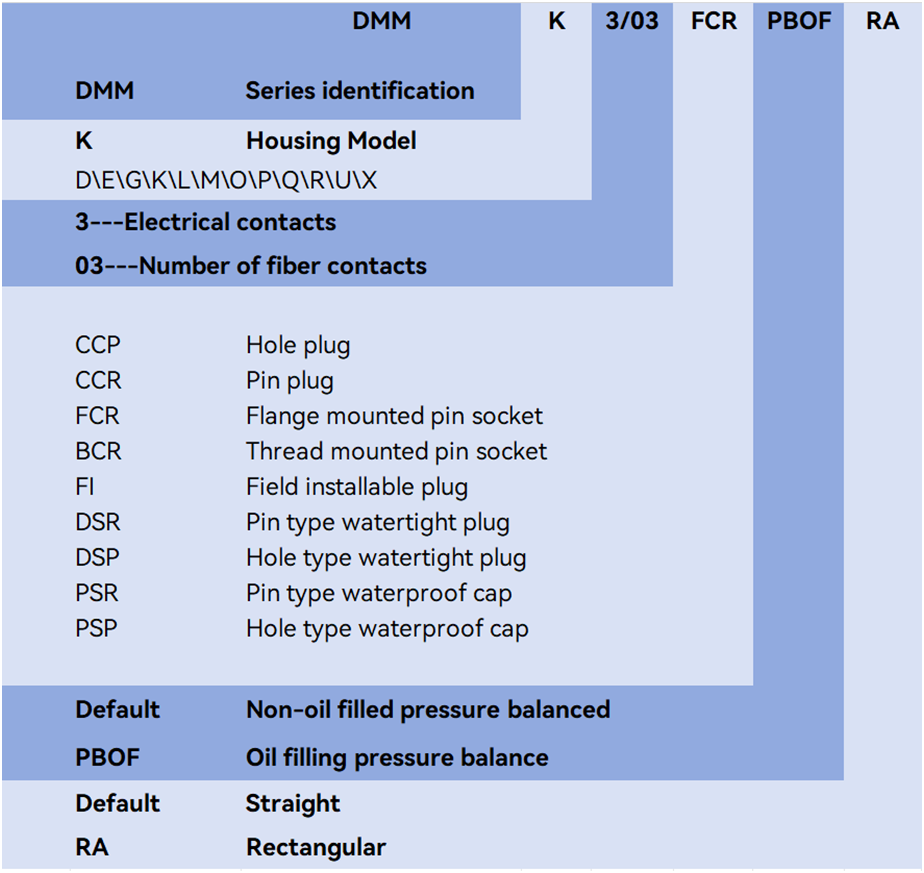

مدعومًا بمعرفة عميقة - بقواعد تسمية الموصل وخصائص المواد والمعلمات الفنية. يقدم فريقنا الدعم من - إلى - من النهاية-من تحديد متغير الموصل الصحيح إلى خدمة ما بعد - من المبيعات-لضمان التكامل السلس في أنظمتك.



س1: هل يمكن لموصلات سلسلة DMM التعامل مع الإشارات الكهربائية والضوئية؟
ج1: نعم! وهي مصممة لنقل الإشارات الكهربائية، والإشارات الضوئية، والإشارات الضوئية الكهربائية الهجينة -، مما يجعلها مثالية للأنظمة المتكاملة التي تحتاج إلى إرسال إشارات متعددة -.
س2: كيف يمكنني تحديد حجم الصدفة المناسب وتكوين جهة الاتصال؟
ج2: ضع في اعتبارك قيود مساحة التطبيق الخاص بك واحتياجات نوع/كمية الإشارة. يمكن لفريقنا المساعدة-في مشاركة التفاصيل مثل متطلبات الجهد/التيار وعدد الإشارات وبيئة التثبيت. سنرشدك باستخدام أحجام الصدفة الـ 13 وتكوينات جهات الاتصال (ما يصل إلى 203 جهات اتصال).
س 3: ما الفرق بين "لا يوجد PBOF" و"PBOF" في مقاومة الضغط؟
A3: يشير "PBOF" إلى توازن ضغط ملء الزيت -. إنه يؤثر على مقاومة الضغط-راجع جدول "مقاومة الضغط المقدرة". على سبيل المثال، يحتوي الغلاف "G" على 110 ميجا باسكال (بدون PBOF) مقابل 20 ميجا باسكال (PBOF). اختر بناءً على ضغط النظام لديك والظروف البيئية.
س 4: هل يصعب ترتيب زوايا المفاتيح المخصصة؟

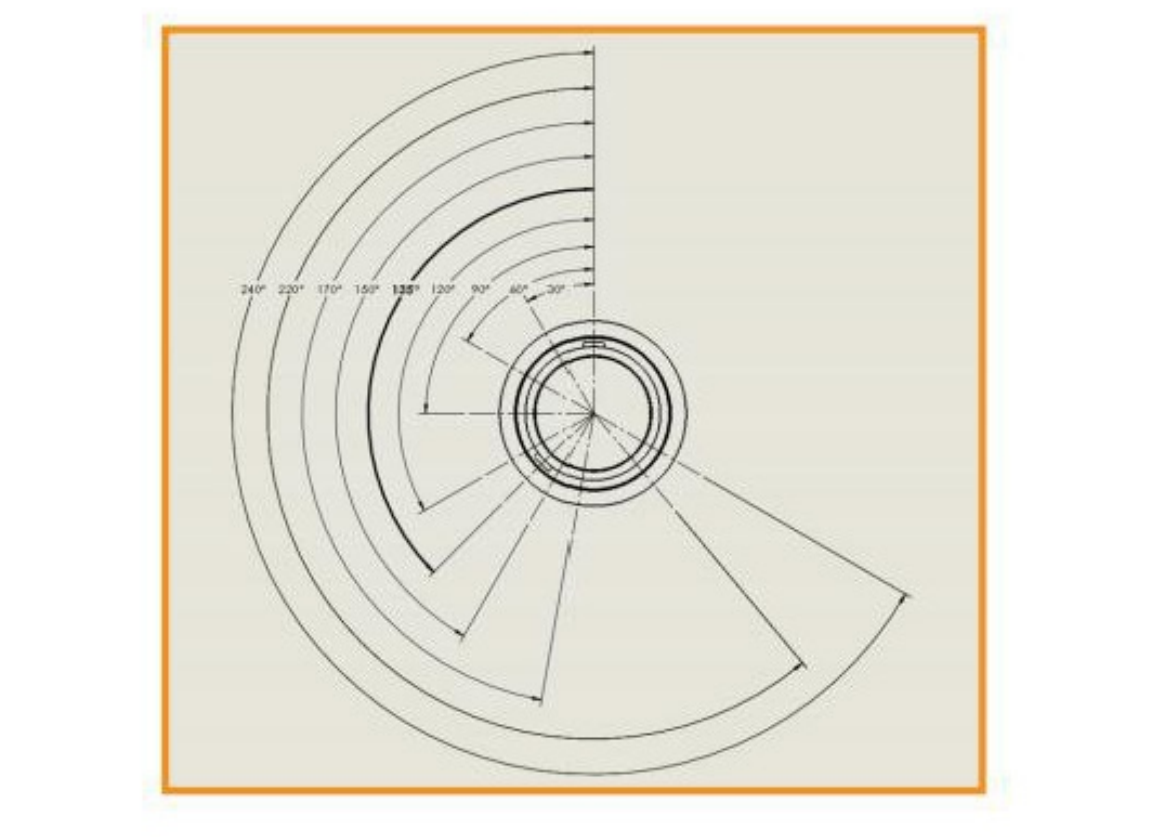

ج4: لا على الإطلاق! نحن نقدم قفلًا مخصصًا بزاوية 90 درجة أو 120 درجة أو 150 درجة أو 170 درجة بناءً على احتياجات التطبيق. ما عليك سوى تحديد الزاوية المطلوبة عند تقديم الطلب، وسنقوم بالتصنيع وفقًا لذلك.

إذا كنت مهتما لديناسلسلة DMM التوصيل الجاف موصل معدني كهروضوئي مقاوم للماءوترغب في استكشاف كيف يمكنها تعزيز موثوقية نظامك في البيئات القاسية، اتصل بنا اليوم. دعونا نناقش متطلبات مشروعك ونجد الحل الأمثل للموصل!
