سلسلة WM-HP/Batt عالية الطاقة

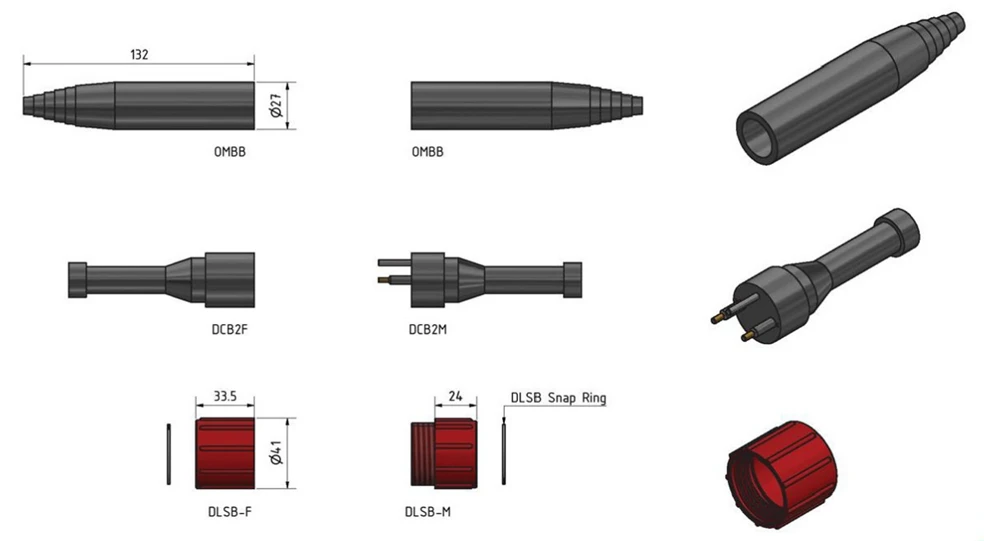

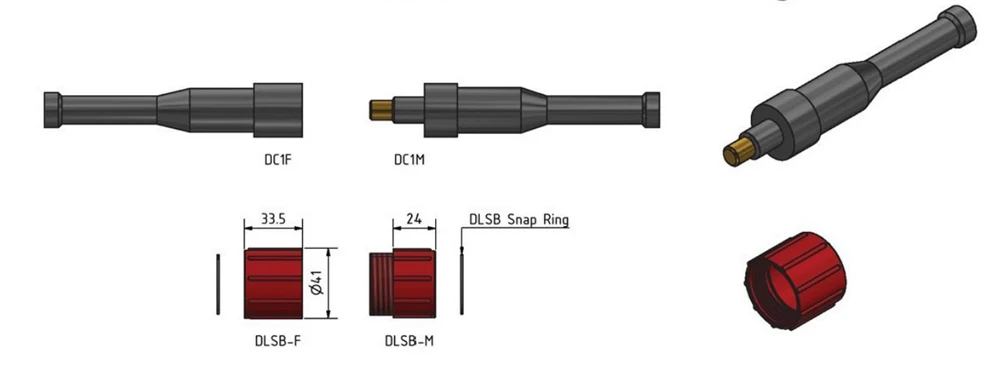

الوصف

المعلمات التقنية الرئيسية

ضغط التصميم: 140 ميجا باسكال
ضغط الاختبار المؤهل: 80Mpa
الجهد الاسمي: 1 كور 1KVDC/AC؛ 3KVDC/AC2، 3، و4 النوى 600VDC/AC
التيار الاسمي: 1 كور 250 أمبير (1KVDC/AC)؛ 90 أمبير (3KVDC/AC) 2، 3، 4 (بات): 25A4 كور (HP): 50 أمبير
Insulation resistance :>200MQ
مقاومة الاتصال:<10mQ
Wet pull times :>500 مرة
درجة حرارة العمل (الماء): -4 درجة ~ 60 درجة مئوية
درجة حرارة التشغيل (الهواء):-40 درجة ~ 60 درجة

مادة

العازل: النيوبرين
غطاء المقبس: الفولاذ المقاوم للصدأ 316L (سبائك النحاس الاختيارية، التيتانيوم Ti، الألومنيوم المؤكسد، PEEK
الاتصال: سبائك النحاس المطلية بالذهب
دبوس تحديد المواقع: 316L الفولاذ المقاوم للصدأ
0 لفات: مطاط النتريل
غطاء القفل: بوم أو الفولاذ المقاوم للصدأ
الكابل: غلاف من النيوبرين أو البولي يوريثين
الكابل: سلك معزول
سلك ذيل المقبس: PTFE

مقياس تيار الكابل/الخط القياسي

عدد النوى	رقم السلك	الحمل-الحالي
1	1/0AWG	250 أمبير عند 1 كيلو فولت: 90 أمبير عند 3 كيلو فولت
2 (بات)	10 أوغ	قلب واحد 25 أمبير (الموصل بحد أقصى . 50A)
3 (بات)	10 أوغ	قلب واحد 25 أمبير (الموصل بحد أقصى . 50A)
4 (بات)	12AWG	قلب واحد 25 أمبير (الموصل بحد أقصى . 50A)
4 (حصان)	8AWG/10AWG	نواة واحدة 50 أمبير (الموصل بحد أقصى . 200A)
